今日の工房 2018年 2月

週替わりの工房風景をご覧ください。毎日こんな仕事をしています。

2018年2月28日(水)フィルム・ エンキャプシュレーションの現在(2) 二枚のフィルム内に封じられた酸性ガスは劣化を加速させないのか?

5.  開発者の米議会図書館(LC)は「脱酸は必須」と。だが劣化の加速は?



酸性劣化した資料をそのままエンキャプシュレーション処置すると、滞留する酸により、劣化が加速するのではないか?



この疑念はマニュアル発表前から指摘されていた。LCのマニュアルでも「事前に脱酸処理することの必要性」、「資料の劣化速度に対する影響」という項目があり、前者については「もちろん然り」で、「非常に長期に現物を残したいというならば、封入する前に必ず脱酸して弱アルカリ化すべきである」。しかし後者の「資料の劣化速度」については、封印したものはわずかに耐折強度が低下するというデータもあれば、初期の耐折強度が低いものでは逆の結果になるといったデータもあった。





6.  くしゃくしゃに潰す実験をすると— 資料の傷みは利用時にこそ注意



だが、封印した紙としない紙との比較は単純ではない。ラミネーション法もエンキャプシュレーション法もそもそも、剥き出しでは扱いに支障がある一枚ものの資料を傷めずに扱いやすくするのが眼目だ。例えば両者の資料としての利用時の損耗を考慮すると、封印した資料の方が、利用時の扱いによる物理的な強度への影響は、剥き出しの資料へのそれよりも、はるかに小さいだろう—マニュアルではそう説明している。

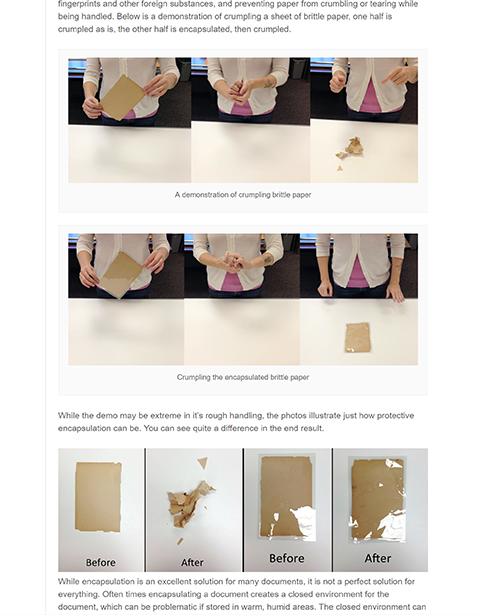

事実、エンキャプシュレーションしたものへの外側からの物理的な衝撃に対する保護力は驚異的だ。画像①はMiami University Library の Encapsulation の HP に掲載されているものだ。これは「くしゃくしゃに潰す実験」(A demonstration of crumpling brittle paper)と称されている。紙の端を1、2回折り曲げるだけで破断してしまうような極端に劣化した本文紙を封印し、これと封印していないものをくしゃくしゃに潰す。その結果はご覧の通り。封印しない本文紙は完全に破断してしまうが、封印したものは、破れこそ生じるが、破断してバラバラになることはない。ちなみに弊社での同様の実験でも同じであり、ほぼ元の形を保った本文紙、封を開けて取り出すことができた。



この物理的な強靭さの付与は、LCのマニュアルでも強調されているが、さらにこのマニュアルで重要な事は、酸性劣化で耐折強度が極端に低下したものへの脱酸処置は、悪い影響こそ無いが、ほとんど無駄という指摘だ。なぜならば脱酸処置は紙力を回復させるものでも付与するものでもなく、アルカリ物質を紙中に入れることで酸の侵食を抑え、劣化していてもなお残っている紙力を、現状以下にはさせない処置だからだ。



また、むき出しの状態での資料は、ガス状の汚染物質が保管環境中にあるとすれば、絶えず、しかも長期にそれらに晒されて吸着する。一方、エンキャプシュレーションされた資料は、ガス遮断性の高いフィルムによって、外部からの汚染ガスをシャットアウトできる。この影響の差は、実験室での劣化試験では比較検証できない。





7.  LCの試験では、 やはり「封印したものは劣化が早い」と結論



とはいえ、LCの「事前に脱酸処理することの必要性」、「資料の劣化速度に対する影響」に関する説明は、十全に納得できるものではない。マニュアルは即、現場で導入できることを目的にされたためか、以上のような試験の内容の説明も結果データの提示も充分ではない。保存科学に携わる研究者にすれば不満の残るところだし、エンキャプシュレーション法を現場に導入した図書館やアーカイブズも、よりしっかりとした裏付けを待ち望んだのも当然だろう。



1995年にLCの保存科学者 C. Shahani が “Accelerated Aging of Paper: Can it Really Foretell the Permanence of Paper” を発表した。この論文は、それまで紙を対象に繰り返し行われてきた数々の強制劣化試験の妥当性(それらの試験結果は、紙が通常環境に長期に置かれた場合の寿命を正しく予測できるものなのか)を根本的に問い直し、「紙の未来予測」が可能な新しい試験法を開発することを目的としていた。この研究は、国際共同プロジェクトとして約10年を費やし行われた。経時劣化した本文紙を、この紙の組成どおりに、しかもこの紙を製紙したのと同じ製紙機を使って作り、両者を強制劣化して比較するという、これまでにない徹底したものだった。ここで開発・ 採用された強制劣化試験法は2008年にISO(国際標準機構)規格になった。この研究の一環として Shahani が行ったのが “Aging of Paper Sealed within Polyester Film”である。



Shahani は、紙の酸性劣化とそれによるガスの生成は非常に長期に渡って起こり、これはフィルム封印された内部でも同様で、しかも濃縮されて酸性度が上がった酸がセルロースの加水分解をもたらす触媒になり、紙の強度低下をもたらすとし、フィルム封印は劣化を加速させると結論した。そして、これを防ぐには、やはり事前の脱酸が不可欠とした。この結論は、新しい知見というよりも、当初から言われてきたことの根拠ある裏付けといえるだろうが、この論文で注目すべきは、酸性紙と一緒にアルカリ紙を封印した場合の劣化抑制効果である。





8.  アルカリ紙を下敷きで同封すると劣化抑制が顕著に



Shahani は、試験サンプルとして当時の書籍用本文紙として使われていた Splinghill Offset®️を選び、そのまま、脱酸処置したもの、そのままを四方シールしたもの、そのままを二方シールしたもの、そのまま+弱アルカリ性本文紙(Permalife®️)の4種のサンプルを90℃、RH50%で強制劣化し、封印したものは取り出し、最大25日間の耐折強度の変化を調べた。

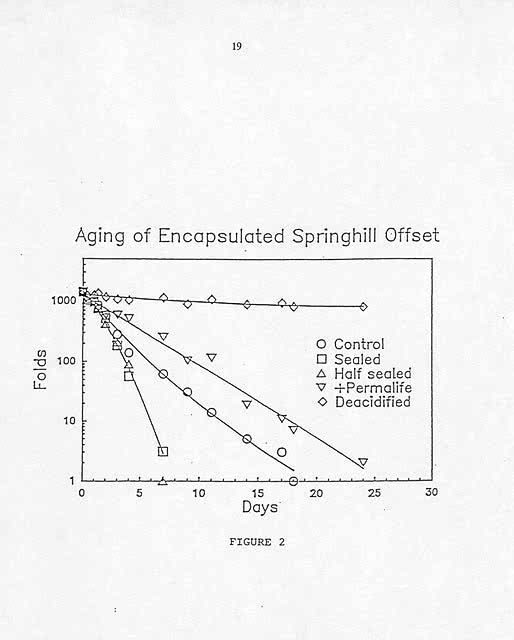

結果は画像②の通りである。あらかじめ脱酸処置したもの(◇)は劣化抑制効果が高く、なにも処置をしない剥き出しの酸性紙そのまま(○)は18日間程度で劣化したが、酸性紙を封印したもの(□)は5日間程度で急速に劣化した。これらは予想の範囲であるが、注目すべきは、二方だけシールしたもの(△)の劣化は四方シールと同等、そして、アルカリ紙を同封したもの(▽)は 、脱酸処置したものには及ばないが、顕著な劣化抑制効果が認められた。



二方だけフィルムの端をシールする方法(L字エンキャプシュレーションと呼ばれる)は、他の二方の端は開いているのだから、ここから劣化ガスは抜けるのではと思われてきた。しかし Shahani によると、生成するガスは、四方、二方に関係なく、抜けないで全体に行き渡るという。



しかし、それ以上に、ある意味で朗報と言えるのは、アルカリ紙の下敷きを同封する抑制効果である。これは、ガス吸着性がより優れた下敷きの採用、そして水性の脱酸処置が不可能な資料、アルカリを直接付与すると影響が懸念される資料(例えば、設計図面などに使われる青写真 blueprint)へのエンキャプシュレーション法の適用の可能性を開いた。



(続く)



関連情報

フィルム・ エンキャプシュレーションの現在 ⑴ なぜこの技術が必要とされ、広く普及したのか?

フィルム・ エンキャプシュレーションの現在(3) ガス吸着シートの同封が開く新しい可能性

2018年2月21日(水)フィルム・ エンキャプシュレーションの現在 ⑴ なぜこの技術が必要とされ、広く普及したのか?

1.  それは70年代のアメリカ議会図書館から始まった



劣化して紙力が低下した一枚ものの紙資料を、透明なフィルムで挟み、フィルム周辺を閉じて資料を封印する。これがポリエステル・ フィルム・ エンキャプシュレーション法(polyester film encapsulation)と呼ばれるものだ。1970年代後半にアメリカ議会図書館(LC: Library of Congress)により開発され、今なお盛んに用いられている資料保存技術である。



膨大な量の劣化した一枚ものの資料を所蔵するLCは、この技術を開発する以前までは、、ライニング法(lining)やラミネーション法(lamination)、すなわち薄葉紙や絹のガーゼでの、裏打ち(lining)や表打ち(lamination)、あるいはアセテートフィルムを資料の両面に熱で貼り付けるラミネーション法で対応していたが、熟練した職人技や専用設備が必要なことで、適用範囲は限られていた。



特に1930年代から、それまでの薄い絹のガーゼでの表打ち(silk lamination)に代わり、米国内や英国で多用されてきたアセテート・ フィルムによる両面ラミネーションは、1947年には、アメリカ独立宣言のためにトーマス・ ジェファーソンが書いたドラフト文書など極めて貴重なものにも適用されてきたのだが、この抜本的な見直しが急務とされた。セルロース・ アセテート・ フィルム自体の劣化と発生する酢酸の影響への懸念、全体の歪みの発生、熱で貼り付けたフィルムの剥離が難しいことなど、60年代になると、困難な問題が表面化してきたためだ。



当時、LCの修理と保存部門を牽引していた F. Pooleは1974年に”Current Lamination Policies of the Library of Congress.” として、 LCはそれまでの多用してきたアセテート・ フィルムによるラミネーション法を完全に放棄して、これに代わる新しい「紙の強化技術」としてポリエステル・ フィルム・ エンキャプシュレーション法の開発に取り組んでおり、近くその成果を明らかにできる、と告知した。





2.  議会図書館のマニュアルの刊行と啓蒙そして普及

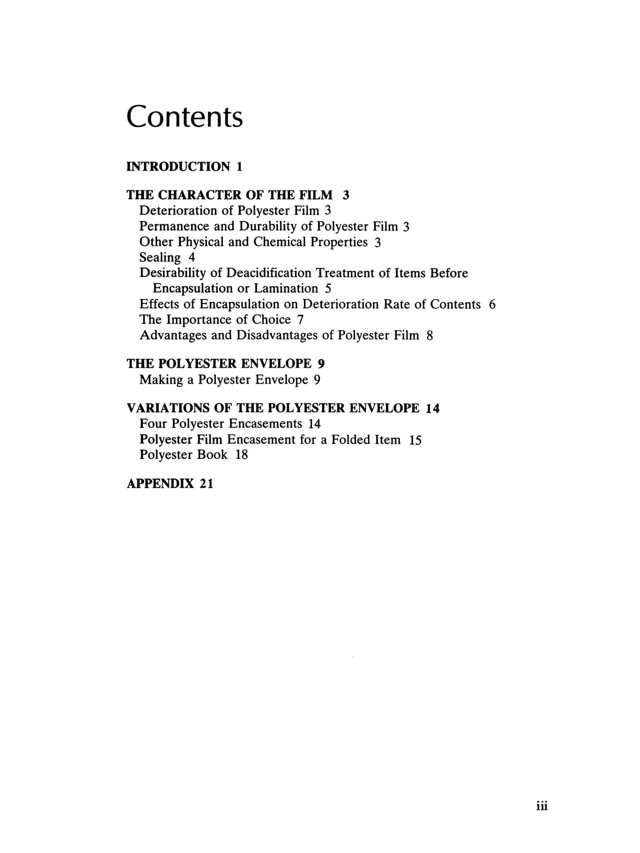

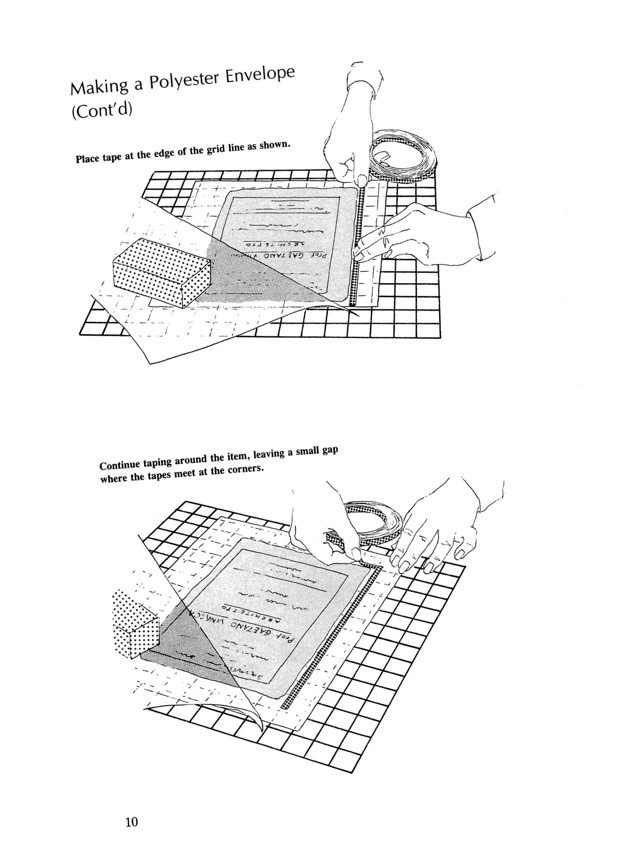

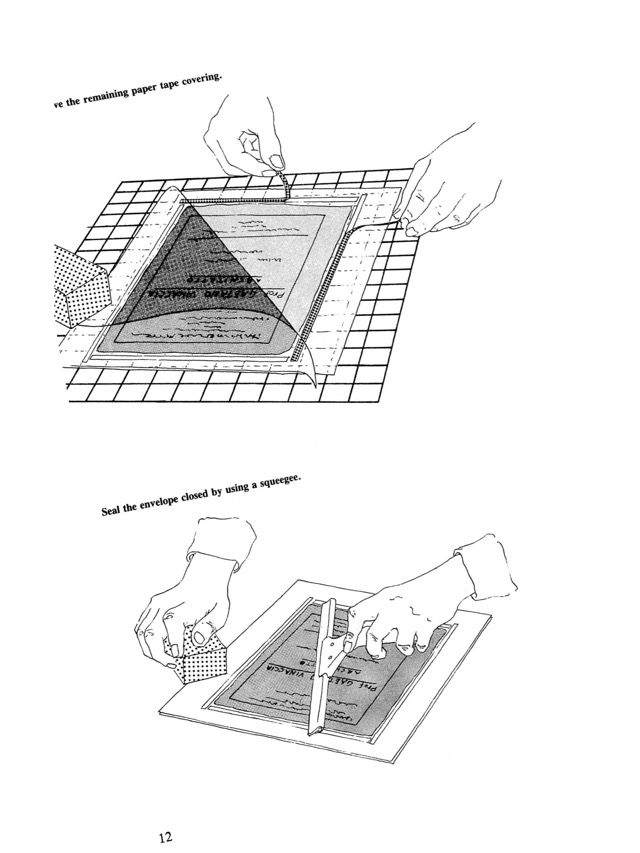

そしてその言葉通り、LCのPreservation Officeは1980年に小冊子“POLYESTER FILM ENCAPSULATION” を出版した。特定の透明なフィルム(Dupont社のポリエステル・ フィルム Myler®︎)で資料を挟み、フィルムの四方を閉じるだけというこの技術は、従来法のような熟練者や専用設備を必要としない簡便さ、強靭なフィルムにより物理的な劣化の激しい資料の紙力を強化できる、もし利用時に不用意な扱いを受けたとしても資料を保護できる、透明なフィルム上から資料の両面にアクセスできる、広い範囲に広がっていない裂けや破れならば補修せずにそのまま封印できる等々の利点が評価された。また、方法のネックとされた周辺の封印を何でやるか、という問題も、品質の確認されたポリエステル・ フィルム製両面粘着テープ(3M社のScotch 415®︎)が推奨された。簡潔な説明と、解りやすいイラスト付きの30頁足らずのマニュアルの公表後は、ポリエステル・ フィルム・ エンキャプシュレーション法が瞬く間に欧米の図書館やアーカイブスに普及していった。



非常に短期間にこの技術が各国の機関で採用された理由は、もうひとつある。可逆的(reversible)な技術であることだ。その背景には、これまで「修復」(restoration)という名の下に、元と寸分違わず復元できたという出来上がりの見栄えを優先させた処置への反省がある。その修復処置なるもの自体が原資料の持つ歴史的な価値を損傷していないのか、将来共に安定を保証できるような科学的なエヴィデンスのもとに、使用材料の選定も含め、行われているのか—。とりわけ、ある時点で適応された技術に後々問題があるとわかった場合に、資料を損傷せずに元の状態に戻せるかどうかという、可能な限りの「可逆性の保持」という条件は、資料保存技術を考える上でのポイントになった。この点で、フィルム・ エンキャプシュレーション法は、四方のフィルムの端をカットすれば元の資料をそのまま取り出せる。可逆性は100%保証されている。





3.  日本での紹介は80年代央、普及は酸性紙問題が後押し



この革新的な保存技術が日本に紹介されたのは1984年である。件のマニュアルの抄訳「ポリエステル・ フィルム封入法」として「ゆずり葉」(1984年9月号)に発表された。ただ、当時の日本では、「ひどい傷みの一枚ものの修理は和紙で裏打ち」が通念だったこと、ポリエステルという「化学」材料を、資料に直接触れるように使うことへの抵抗などが相まって、普及はしなかった。



しかし80年代末からの、いわゆる酸性紙問題への注目が後押しする形で、この新しい保存技術が注目されるようになった。特に酸性劣化した、あるいはしつつある近現代の一枚ものの紙資料、わけても比較的大きなサイズの地図や図面などの歴史資料の安寧な保存策として着目された。私どものような近現代紙資料の修理を事業のひとつとする業者も積極的に啓蒙と実践に努め、徐々に資料保存機関に受け入れてもらえるようになる(ちなみに私ども株式会社資料保存器材は日本で最初にポリエステル・ フィルム・ エンキャプシュレーションを事業化した企業である)。日本の機関でも、東京都立図書館が館内に導入しており、また龍谷大学が貴重な古文書の長期保存法として採用したと報じられている





4.   良いことづくめに見えるが、一番の問題は劣化ガスも封印されること



こうみるとポリエステル・ フィルム・ エンキャプシュレーション法は「良いことづくめ」の保存技術に思えるかもしれないが、問題はある。紙とは比較にならない質量が付与されるから、元の資料の何倍も重くなる。基本的に平たい状態で保管せねばならずスペースを取る。資料の質感がわからなくなる—。ただ、こうした「問題」は、この技術を採用する限り、不可避的に伴うものなので、如何ともしがたい。



それよりも、ポリエステル・ フィルム・ エンキャプシュレーション法の最大の問題は、酸性資料の劣化に伴い発生するガスも一緒に封印してしまうことだ。ガスの遮断能力が著しく高いポリエステル・ フィルムは、保管環境などの外部から来る汚染ガスから資料を保護する。だが一方で、経時劣化に伴い資料内部から発生する酸性の揮発性ガス(VOCs)は内部に滞留する。それは資料に悪い影響を及ぼさないのか?  しかもこの酸性ガスは逃げ場がないのだから、フィルムの間で凝縮され、紙の酸性劣化を加速しないのか?





(続く)



関連情報

 フィルム・ エンキャプシュレーションの現在(2) 二枚のフィルム内に封じられた酸性ガスは劣化を加速させないのか?

フィルム・ エンキャプシュレーションの現在(3) ガス吸着シートの同封が開く新しい可能性

2018年2月14日(水) 薄いQlumin くるみん®︎やGasQ  ガスキュウ®︎を綺麗にカットしたいなら、OLFAロータリーカッターLL型がお薦めです

ロール状に巻かれて、あるいは定型に裁断されて弊社から販売される新薄葉「 Qlumin くるみん®︎」と汚染ガス吸着シート「GasQ  ガスキュウ®︎」を、自分で希望のサイズにカットして使っているが、スッキリと綺麗に切れない。なにか良い方法はないだろうか?  お客さまからこんな質問がたびたび寄せられます。

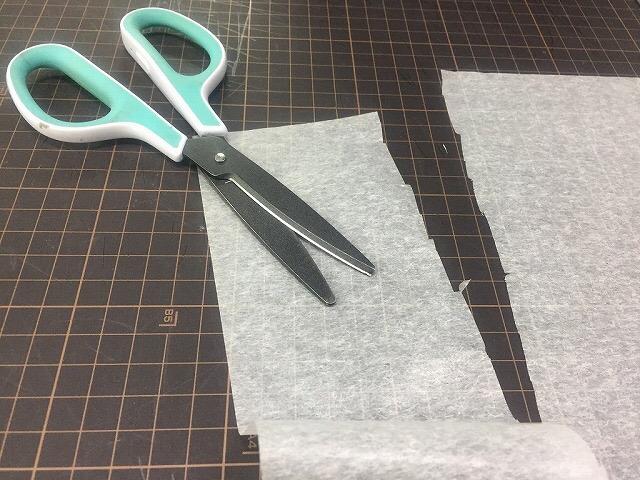

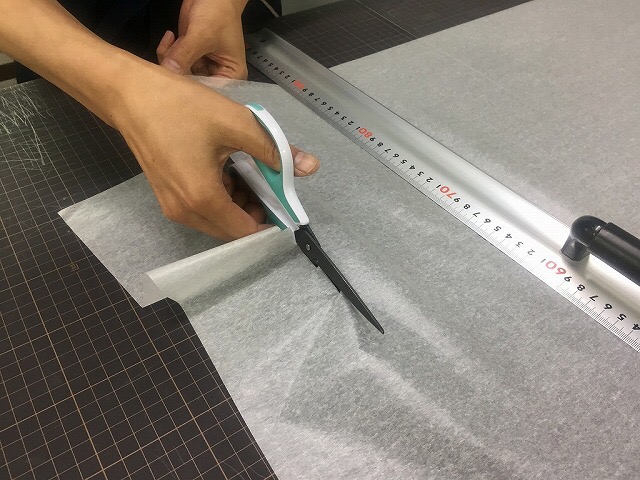

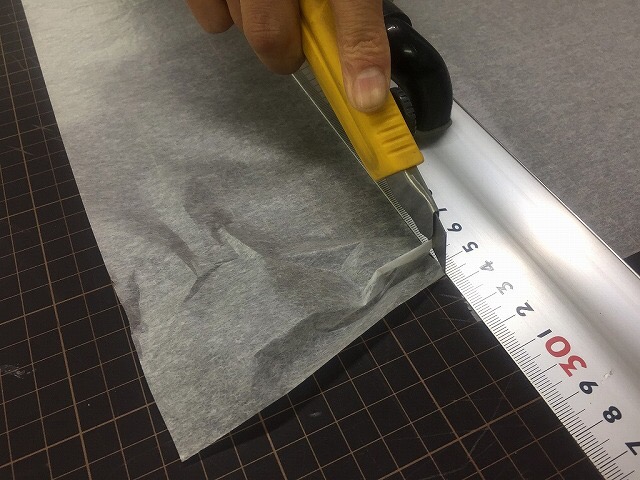

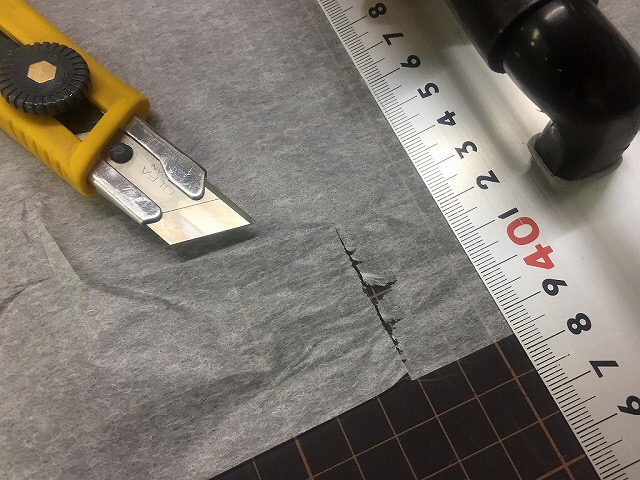

カット時に「引切りする普通のカッターではヨレてしまう」、「ハサミでは切り口がガタガタになって美しくない」。両製品ともに薄いがゆえの、カット時に頻出する症状です。

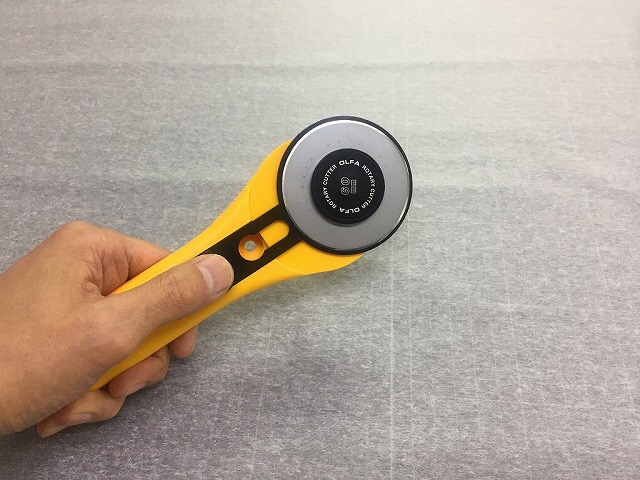

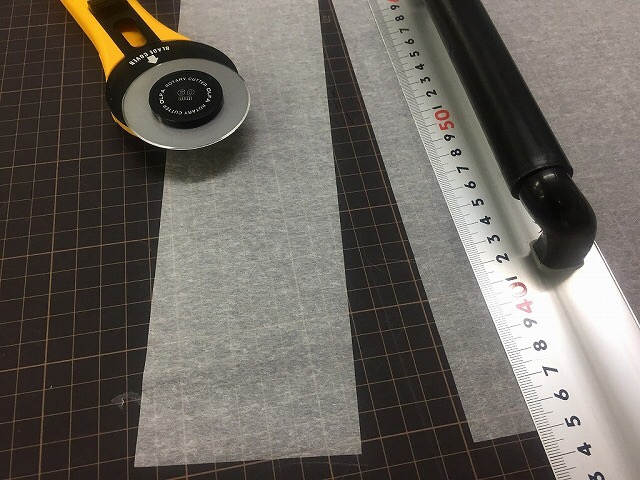

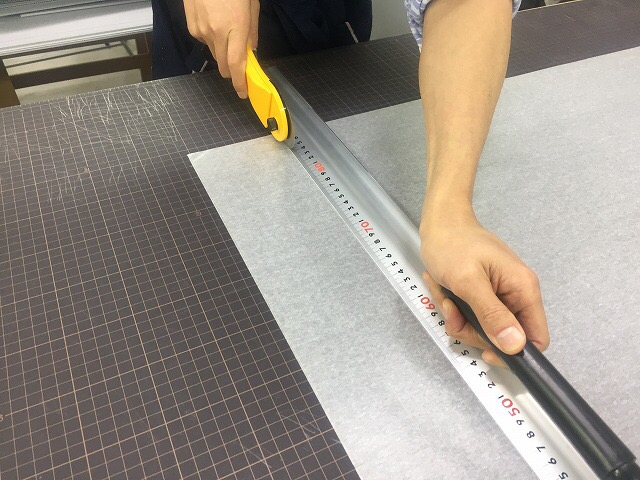

そんな時は、OLFA®社の円形刃の中でも、ロータリーカッターLL型をお勧めしています。円形刃のためヨレもズレも起こりにくく、また、直径60ミリで一度に進む距離が長く、アッと言う間に綺麗なカットが可能です。また、ワンタッチで刃を出し入れ可能で、安全面においては、これまでのカッターと同じ感覚で使用できます。



ちなみにOLFA社は純国内メーカー。社名の由来は「折る刃」から。1956年に世界で初めて商品化しました。切れ味の良い刃を、刃先を折り取るだけで連続して得られるという、刃物を扱う私どものような職人仕事に、まさに革命をもたらしてくれたメーカーです。

2018年2月7日(水)スタッフの健康を守るために、 有機溶剤などの化学物質、粉塵・ カビなどへの対策の一環として、防塵・ 防カビマスクを一新しました。

私たちの修理工房では、カビや微細な粉塵が付着した資料を至近距離で扱うことがよくありますが、それ以上に、有機溶剤を使用する場面も日常的にみられます。例えば、図書館などでもカビのクリーニング作業にエタノールを使用することがあるかと思いますが、これが危険有害性のある化学物質(640物質)の一つであることはご存知でしょうか。エタノールは使用量が少量であっても、急性中毒や、長期間の使用により体内に蓄積されることで臓器の障害や慢性中毒につながりかねません。アセトンやベンゼンなどのシンナー類ならばなおさらです。



 また、汚れの付着した粉塵やカビをドライクリーニングする場合も、作業者がそれらを吸い込むことによる健康被害や、作業中の周囲への拡散にも気配りが必要です。

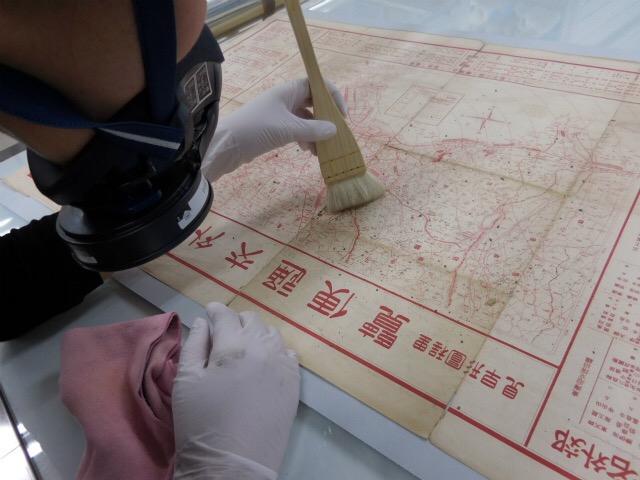

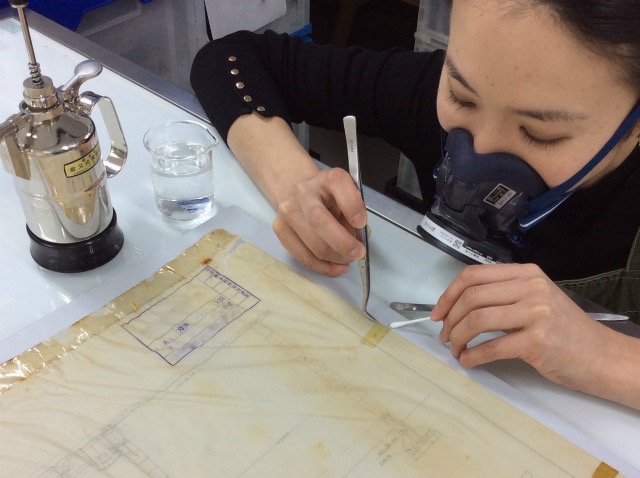

そこで私どもの工房では、作業者の健康を守るために防塵・ 防毒マスクを装着しています。溶剤を使う作業期間中ずっと顔に装着している重く息苦しいマスクは、繊細な手作業時の装備としては、その使用がつい億劫になりがちですが、2016年6月にリスクアセスメント対策の実施が義務化されたことは記憶にも新しく、溶剤を日常的に使用する私どもも、こうしたリスク対策も積極的に取り入れていかなければなりません。

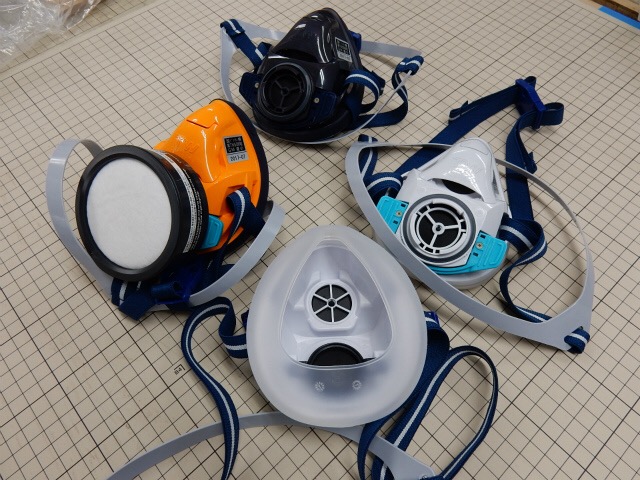

今回はその対策の一つとして、従来品よりもより軽量で視界が制限されにくいタイプのマスクに装備を一新しました。カートリッジは防塵・防毒一体型のタイプで、処置に使用する有機溶剤に対応する十分な性能を持ちます。用途ごとのカートリッジの取り替えの手間も省け、これまでよりずっと使いやすくなりました。





関連情報

「簡易ドライクリーニング・ボックス」

スタッフのチカラ「資料に付着した汚れやカビのドライ・クリーニング」

化学物質等安全データシート(SDS)
