今日の工房 2019年 4月

週替わりの工房風景をご覧ください。毎日こんな仕事をしています。

2019年4月24日(水)紙の酸性度を測るためのメルク社のpHストリップの使い方。

資料の修理にとりかかる前の作業として、カルテの作成、状態撮影、スポット・テストとpH測定(※1)があります。なかでも、紙の酸性度合いをみるためのpH測定は、紙媒体記録資料の修理においてかかせない工程のひとつです。



和紙に墨書きされた文書や版本とは異なり、種類が豊富な近現代の文書や書籍の紙は、その劣化要因も損傷状況も様々です。特に、近現代の資料は、酸性紙問題(※2)として指摘されるように、紙の内部で化学的な酸性化が進むことで、紙力低下、それに伴う破れや欠損などの重篤な物理的損傷につながる恐れがあります。



こうした紙に対する修理技術の一つとして、紙中の酸を中和し内部にアルカリ・バッファー(※3)を残すための「脱酸性化処置」があります。pH値は、その化学的損傷度合いと、脱酸性化処置が問題なく、また、万遍なく行われたかを見るための指標として計測されます。pH値と、中和後のアルカリ・バッファー量とは全く別のものではあるものの、劣化度合いを測るためのいくつかある指標の中で、紙の保存性と密接につながっているといえます。



pHは、元々液体の水や水溶性の液体の酸性やアルカリ性を示す指標ですが、固体である紙にはそのままでは適用できません。厳密に紙のpHを測るときは、細かくカットした紙片を水の中に入れて、しばらく置いてから電極式のpH計測器で測定(JIS P 8133 1)しますが、この方法はいわゆる破壊的なサンプリング・テストになるので、修理の工程で行われることはほぼありません。代わりに使用されるのが「pHストリップ」です。これは、指示薬が塗布されている面をわずかな水分で濡らし、紙の表面と接触させ、その変色具合でpHを測定するという方法で、弊社ではメルク社のpHストリップを使用しています。



この方法で計測するのは紙の表面pHなので、厚みがあるものや、水の浸透性がよくない紙の内部のpHを測ることはできません。ただし、裏まで水が抜けるような紙質であればかなり正確に測定できます。



pHストリップの指示薬は水に濡れても色移りすることはありませんが、あまり水分が多いと、計測する紙の方がヨレたり、輪染みといわれる円形のシミを作ってしまうことがあります。pH測定もスポット・テスト同様、接触させる面をなるべく最小限に留めるために、例えば指示薬部分を半分に切って使用したり、計測後はすぐにろ紙を当ててしっかりと水分を取り除いたり、もちろん、水に滲むようなインクや色材の箇所では行わないなど、事前の準備を整えて行います。



[測り方]
①pHストリップを縦半分に切り、指示薬の部分も半分くらいにカットする。ポリエステルフィルムなどの小片を、計測する紙の下に敷く。
②蒸留水(脱イオン水であること)で、pHストリップの指示薬のついた面を湿らせる。浸したり、スポイトなどで滴下する。余分な水分はろ紙に吸い取らせる。
③指示薬の面を紙表面にあてて、上からもう一枚のフィルムで挟みマリネする。指で軽く押さえたり、ごく軽い重しを載せる。
④1分ほど経ったらストリップを外して、変色具合をカラーチャートと比較しpH値を確認する。





※1 pH:「水素イオン濃度指数」のこと。0~14までの数値によって水溶液の酸性またはアルカリ性の程度を表す。水溶液中のイオン化した水素イオン(H+)と、対極する水酸化物イオン(OH-)が同量存在するときが中性(pH7)、水素イオン濃度が上回ると酸性、逆に水酸化物イオンが多いとアルカリ性を示す。pはポテンシャル(potential)、Hは水素(Hydrogen)。



※2 酸性紙問題:紙の製造過程において、サイズ剤(にじみ止め)である「ロジン(松ヤニ)」の定着剤として、「硫酸アルミニウム(硫酸バンド)」が、19世紀後半から1980年代にかけて生産された紙に用いられた。硫酸アルミニウムと紙中の水分が反応することで強い硫酸が生成され、これが触媒となって紙のセルロースを加水分解し破断させる。さらに、硫酸の脱水作用により、潤滑油のような役割を担っている紙中の水分が奪われ、繊維の角質化が起こり紙が脆くなる。製造から50年足らずで紙力が極端に落ちてしまう資料が図書館やアーカイブズに大量に所蔵されていることが世界的な問題となり、これを契機に、中性紙の国際規格制定へとつながった。



※3 アルカリ・バッファー:紙中や大気中の酸性物質による劣化を予防するために紙に保持させるアルカリ残留物。ISO9706:1994 Paper for documents Requirements for permanence(永く残る紙)で定めている長期保存用紙の場合、「乾燥重量比で2%の炭酸カルシウム相当量を含んでいること」とされるが、文書や書籍の紙として長期に置かれ、かつ、すでに酸性化した紙に対して行う中和後のバッファー付与で、これだけの量を残留させることは難しい。

2019年4月17日(水)バインダー内の分類や仕切りに最適なタブ付きインデックスシート。

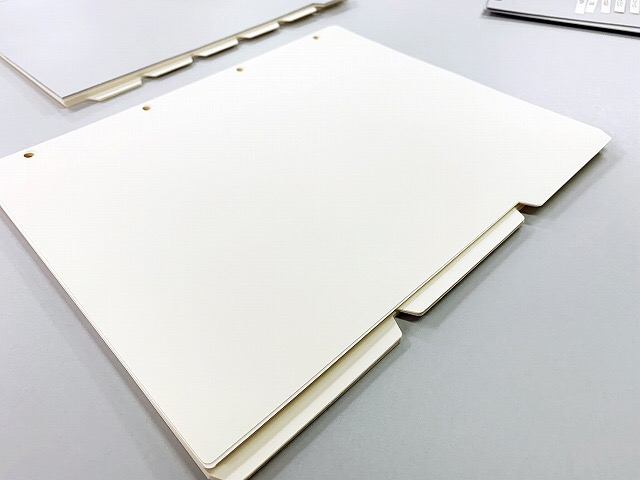

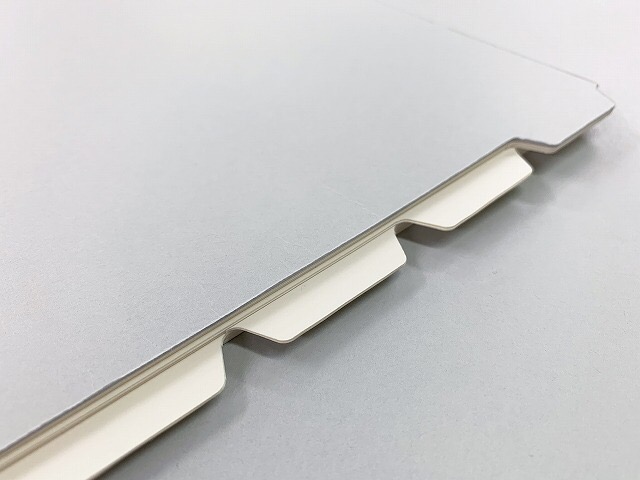

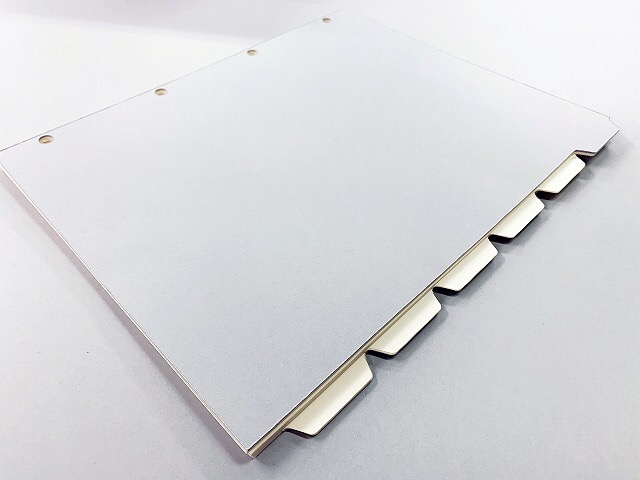

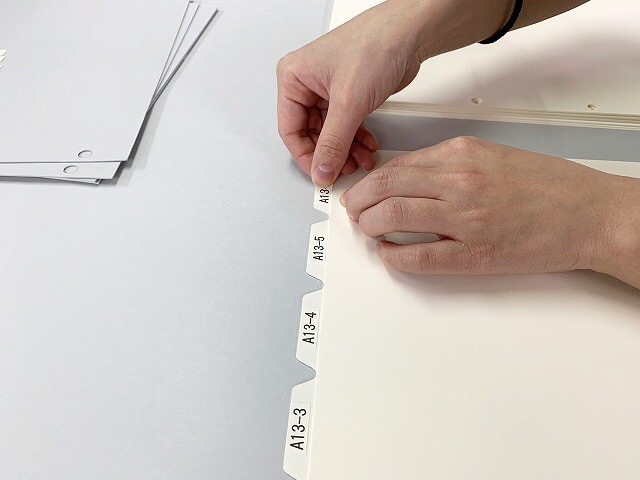

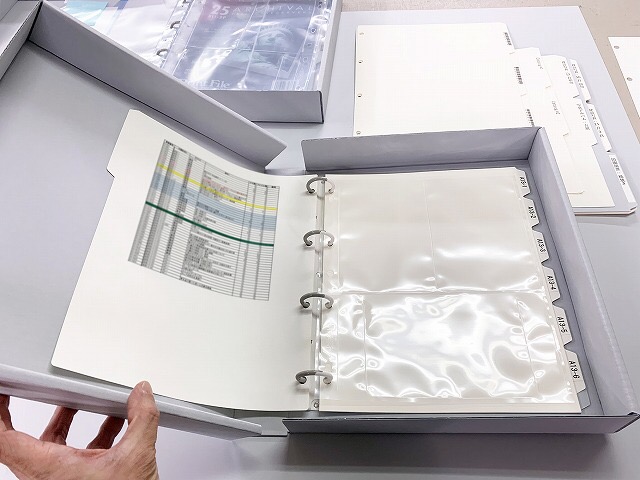

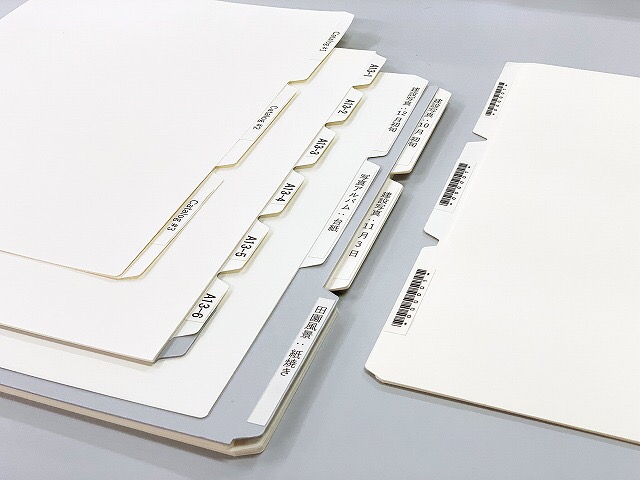

アーカイバル・バインダー内での分類・仕切りに使う中性紙製タブ付きインデックスシート。タブは見やすい山ずれ見出し式で、資料リストと連動したコードや管理番号などを印刷したラベルを貼れば、 ファイリングした資料をすばやく検索し、かんたんに識別できます。

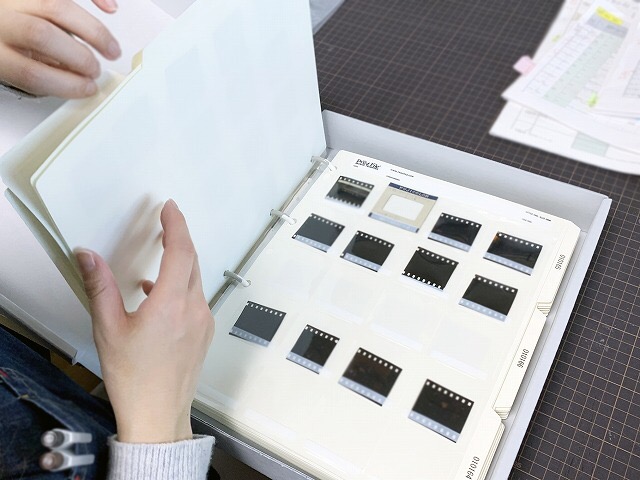

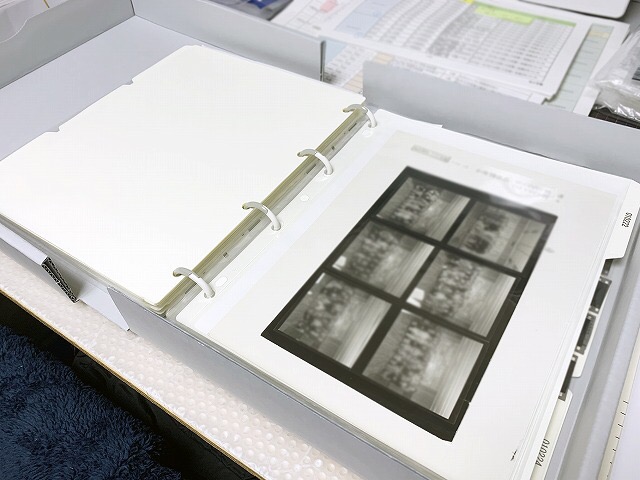

とくに資料形態が多様な写真系資料の整理には最適で、形態・種類・年代などの大まかな分類で整理したものでもインデックスシートで仕切ればアーカイバル・バインダー1冊で一括収納・保管できます。



中性紙を使用しているのでインデックスシート自体にも印刷できます。例えば、資料形態(紙焼き、ネガ・ポジフィルム等)、撮影年月日、資料の中身(何の写真か)、保管場所などの「索引情報」をシートに印刷すれば、開かなくても中身が分かるような写真台帳としても使えます。

2019年4月10日(水)様々な機関様から寄贈していただく除籍本は、このように活用しています。

様々な機関様から、館で不要となった除籍本を譲って頂くことがあります。パンフレット、ハードカバーのくるみ製本、仮綴じ本、革装丁本、和装本、図版、図面、布帙など、種類や形態は様々です。資料の状態として、綴じ糸外れ(画像①)、過去の補修で使用された粘着テープの劣化(②)、金属留具の腐食(③)、革装丁本のレッドロット現象(④)、くるみ製本の表紙外れや背表紙外れ(⑤)、布帙の変色(⑥)、図版に掛けられた薄紙のフォクシングや変色(⑥)などが見られます。(画像は、ラベル等を一部加工しています。)



図書館総合展などの展示会での形態や損傷のモデル(⑦)、処置前のテストサンプル、お客様へ処置方法をご紹介する際のモデル(⑦)、実技講習の参加者の方に使用していただくサンプル(⑦)としてなど、多くの場面で活躍しています。心置き無く試すことができる資料がたくさんあるおかげで、日々の業務を円滑に進められ、大変助かっています。ご協力くださっている各機関の皆様、本当にありがとうございます。

2019年4月3日(水)大型箱の組み立ての時は、複数のスタッフで「せぇの!」と掛け声を合わせながら。

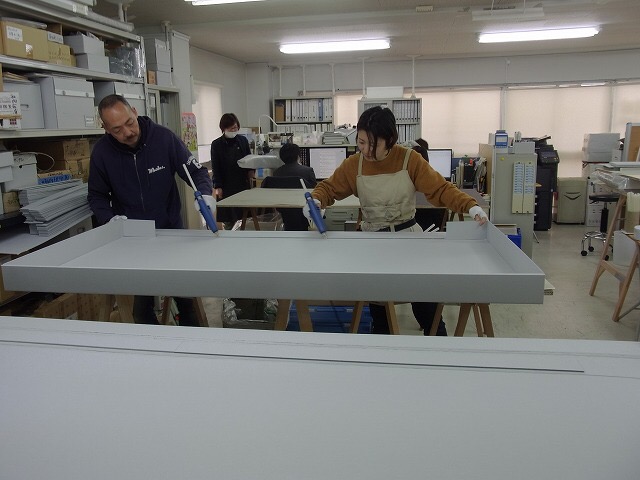

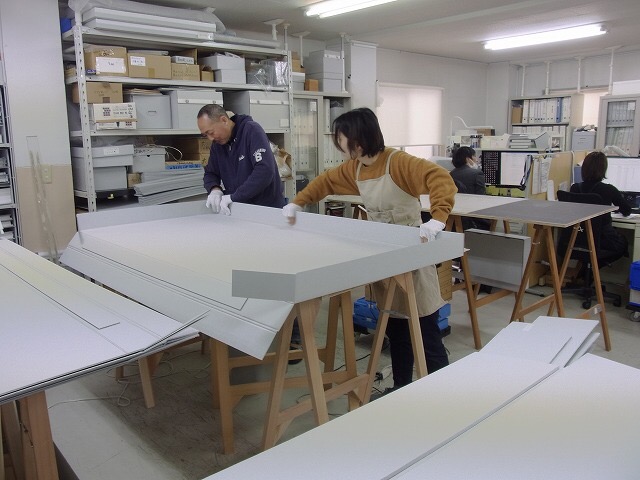

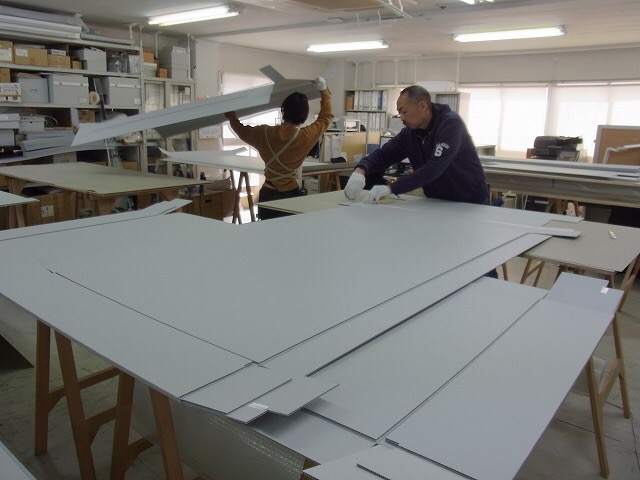

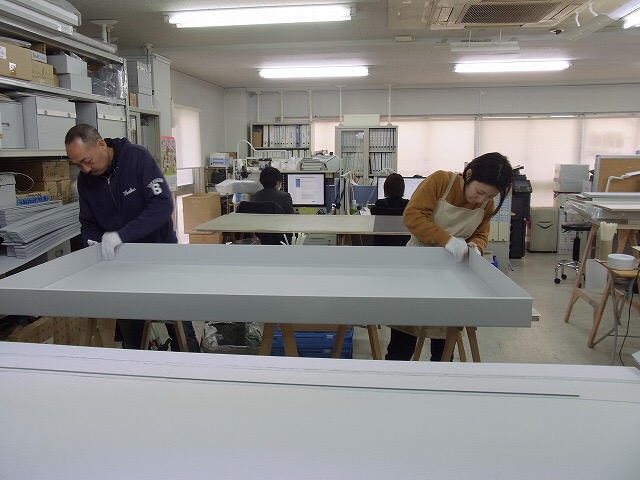

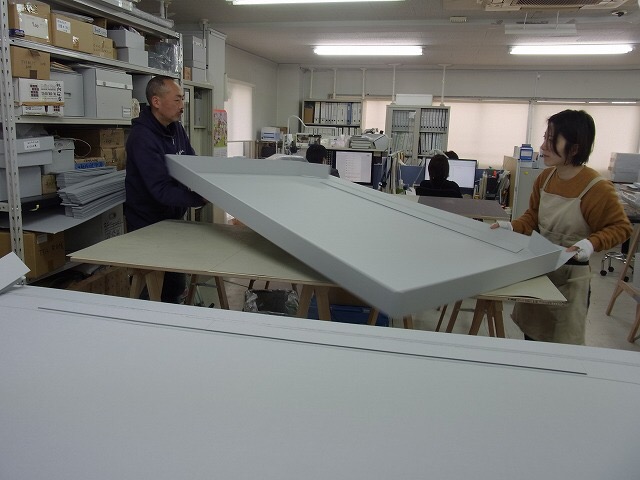

1辺が150㎝を超えるような大型箱を製作するときは複数のスタッフで組み立てを行っています。大きな部材の取り回しや接着剤の塗布、成形など、ひとりではとてもできない作業を分担し、無駄のない動線や立ち位置、道具の置き場所にも気を配りながら作業の流れを作っていきます。

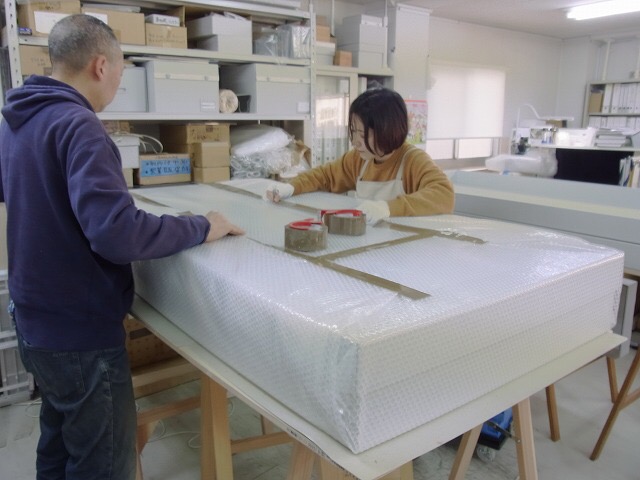

また、動作のタイミングを合わせるときには必ず「せぇの!」と掛け声をかけるのが習わしで(うっかり言い忘れると怒られることも・・・)、お互いに息を合わせながら梱包までの作業を進めます。毎日様々なサイズや構造の箱を手掛けますが、こうしたスタッフの緊密な連携作業が常に製作を支えています。
