今日の工房 2020年 2月

週替わりの工房風景をご覧ください。毎日こんな仕事をしています。

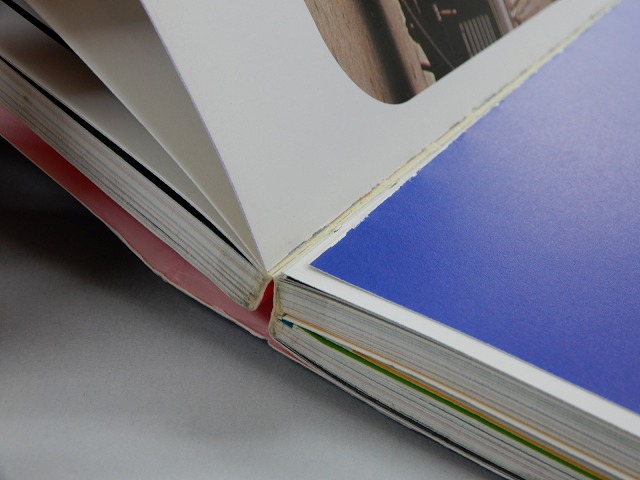

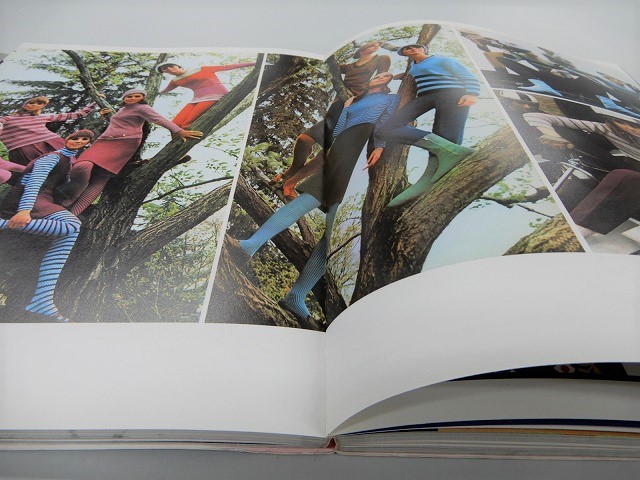

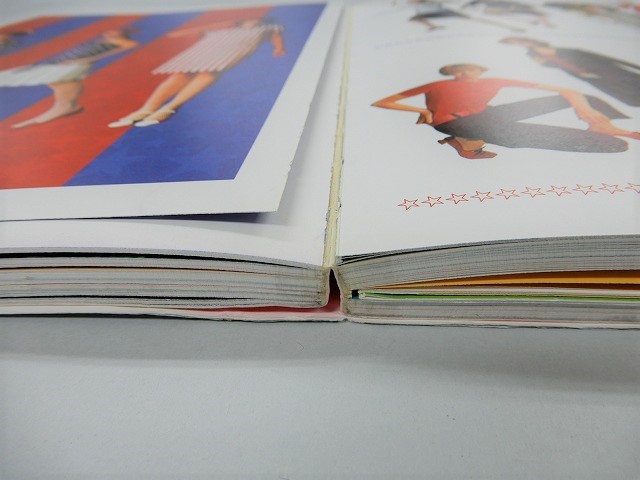

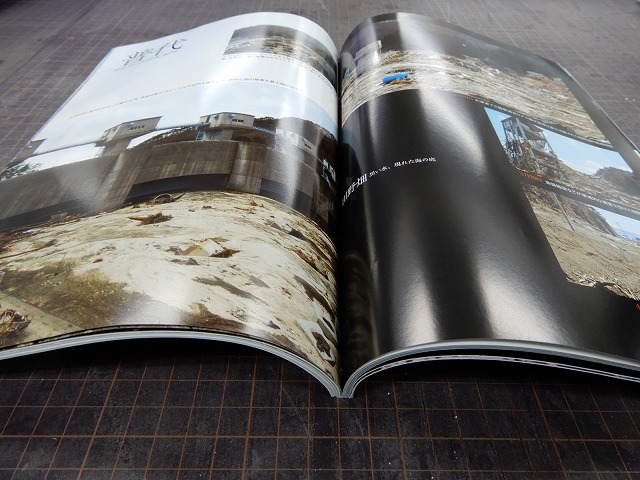

2020年2月26日(水)壊れてしまった無線綴じの写真集へ、どのような手当てが行えるか。

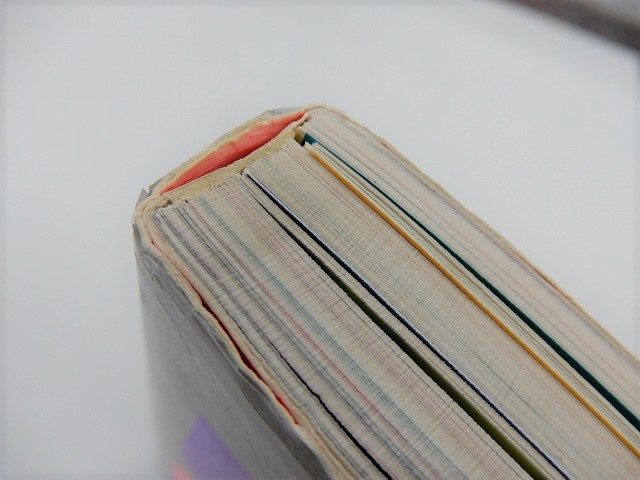

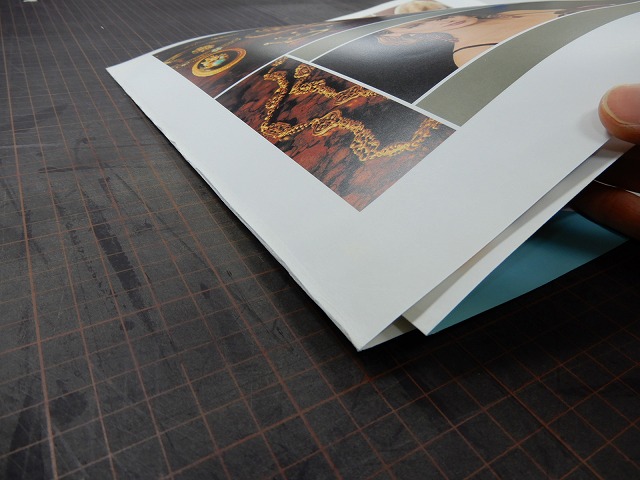

無線綴じとは、糸や金属等を使用せず、本紙の背を断裁して接着剤で綴じただけの製本方法をいいます。これら無線綴じに用いる接着剤は紙を断面で接着する強度と見開きに沿う柔軟性が求められます。近年はより耐久性や柔軟性に優れた接着剤に移行しつつありますが、従来より無線綴じに使用されてきたEVA系ホットメルト(エチレン酢酸ビニール樹脂を主体とする接着剤。60℃以上の熱で溶解し、常温で硬化する)は、製本後、経年や温度変化により再溶解が始まったり、印刷インクの影響を受けて劣化するとされています。特に写真集のように紙が厚く重い資料には、接着剤の劣化に伴い本紙がバラバラに外れてきてしまっているものが見受けられます。
可逆性のある材料として修理に用いるでんぷん糊等の接着剤は、無線綴じ製本を行う用途には適していないため、構造的な修理を行う際は糸綴じする方法を基本としています。

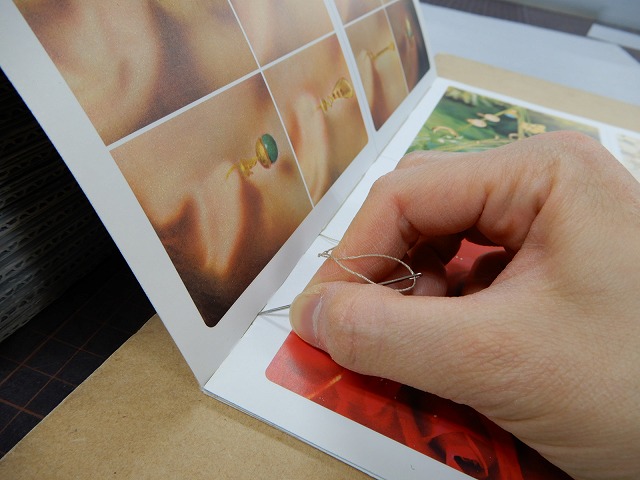

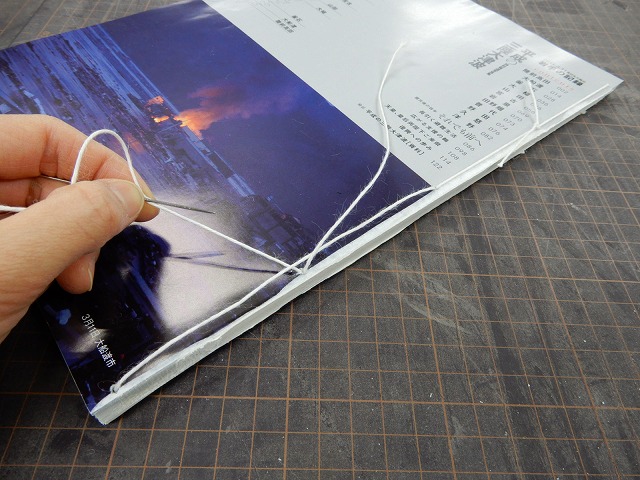

①綴じ穴をあけて糸で平綴じする処置の場合は、ノド元の余白は十分にあるか、製本後の見開き具合は適切か、糸の強度は十分か等を検討します。

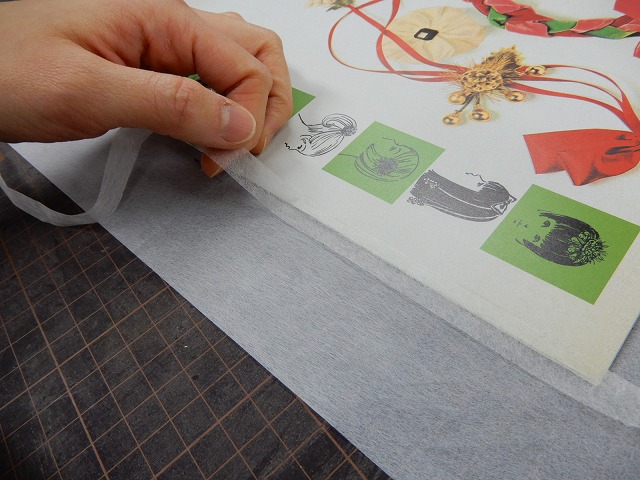

②より見開きの良い方法として、断裁された本紙の背を和紙でつないで折丁に仕立て、糸でかがり直す処置があります。大きく構造を作り替えても元の表紙・背表紙に収まるか、ノド元まで印刷されているページは和紙を貼ることで視認性に影響しないか等を検討します。

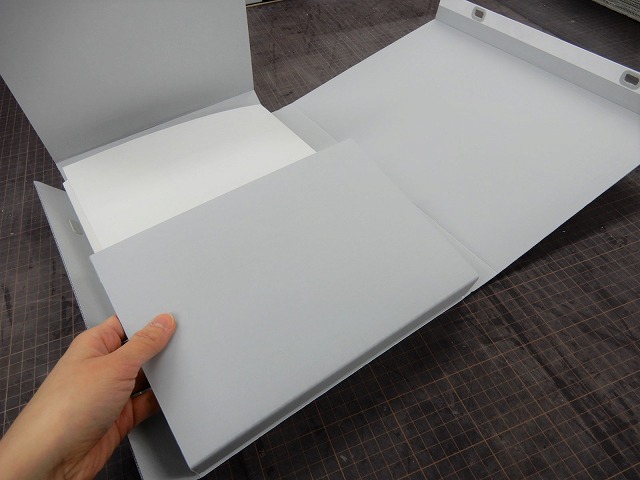

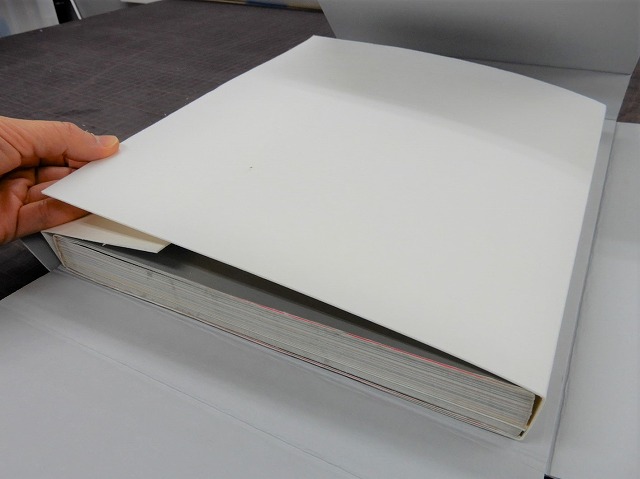

③印刷されている画像を重視する場合など、資料の性質によってはあえて構造的な修理は行わず現状を維持するための保存容器への収納のみをお勧めすることもあります。バラバラになった本紙が散逸しないよう、中性紙のフォルダに包み保存容器に収納します。



【関連情報】
『今日の工房』2017年10月18日(水)接着剤で無線綴じされた図録を折丁仕立てに作り直し、きれいに見開くように再製本する。

2020年2月19日(水)資料を安全に取り扱うためのフラットニング作業

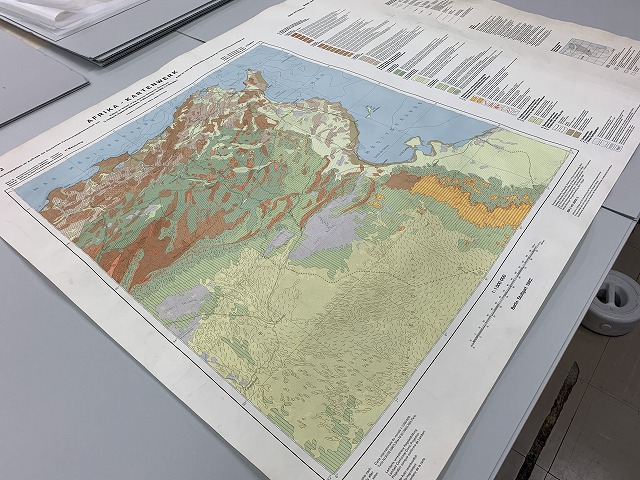

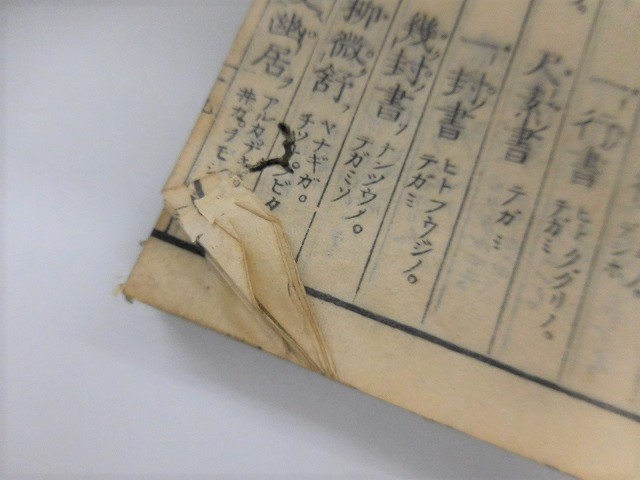

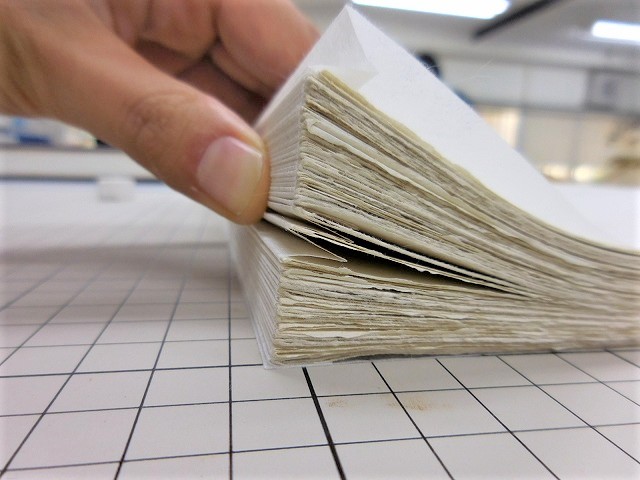

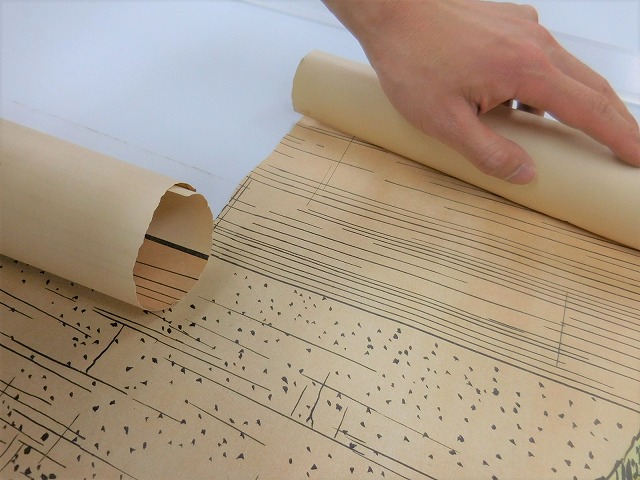

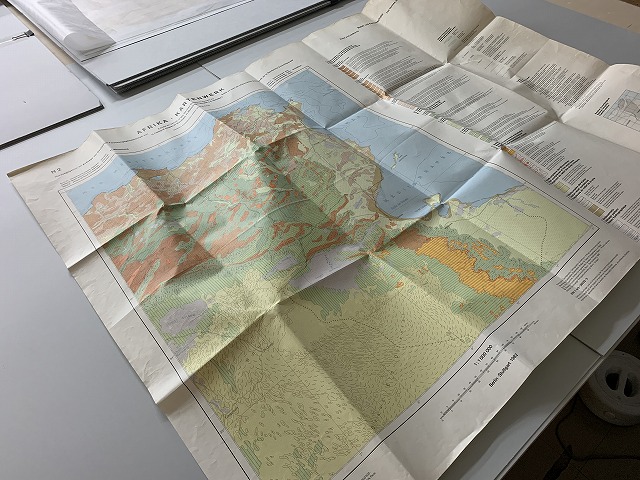

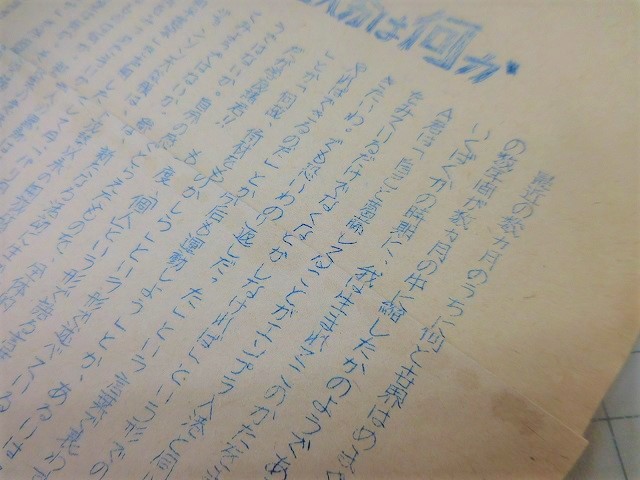

本紙の折れやシワによって文字が隠れてしまったり、巻いたり折ったりしたことによって巻き癖や折り目がついてしまった資料に対し、無理に広げたり伸ばそうとすると新たな破れやシワをつくってしまうことがあります。例えば、巻かれたポスターを広げる際に巻き戻る力によって破損箇所が拡がったり、本のページが何枚も重なって折れ曲がっていることに気づかずにめくれば、折り目に沿って破れてしまったりします。このような状態の資料に対しフラットニング処置を行うことで、資料を傷めることなく、安心して取り扱いできるようになります。

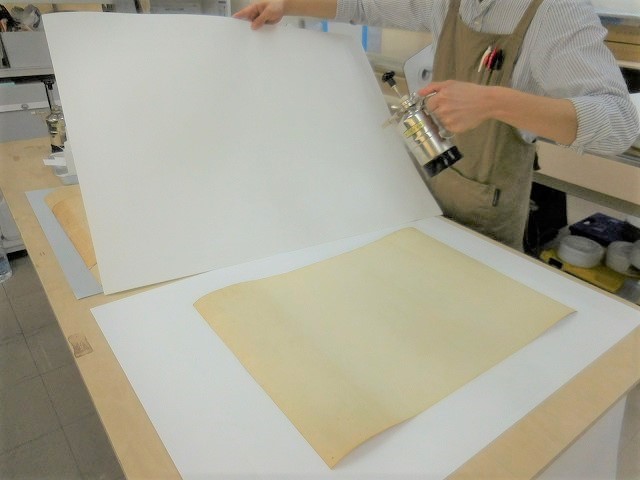

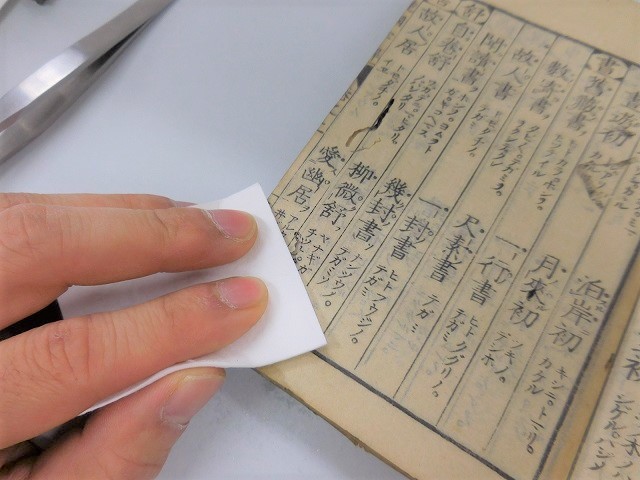

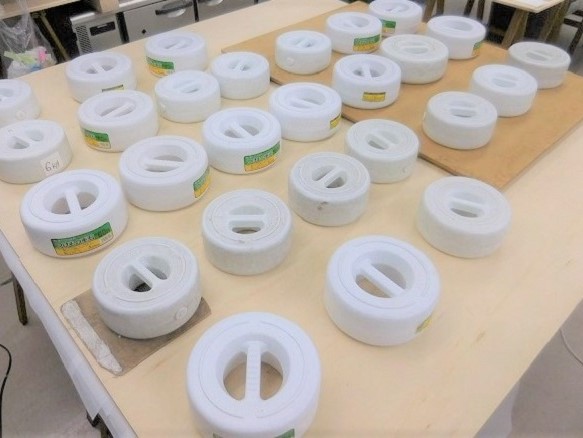

フラットニング処置は、資料を加湿した後濾紙に挟み、重石やプレス機などで圧力を調整しながら乾燥させ、紙表面を均一に平坦化する処置のことです。ページの角にみられる折れなどは、湿らせた濾紙を当てて部分的に加湿し、乾燥させることで十分軽減させることができますが、資料のサイズや折れ・シワの範囲が大きくなれば、全体を均一に加湿し、乾燥させることが難しくなるため、フラットニングの回数を重ねたり、こまめに確認しながら行います。特に、トレーシングペーパーのような水に敏感な素材の資料については、必要最小限の水分量をコントロールしながら処置を行う必要があります。



フラットニングを行うにあたっては、使用されているインクや紙に対しての十分な調査はもちろん、資料の持つ情報を把握して、それぞれの資料にあった適切な加湿方法で与える水分を調整し、折れやシワの伸展具合を確認しながら慎重に進めていくことが重要となります。



【関連記事】
『今日の工房』2012年2月16日(木)経年劣化により物理的強度が低下したトレーシング・ペーパーの修復
『今日の工房』2009年6月5日(木)原稿のフラットニング

『今日の工房』2019年2月20日(水)修理前に行うスポット・テストとサンプリング・テストとは?

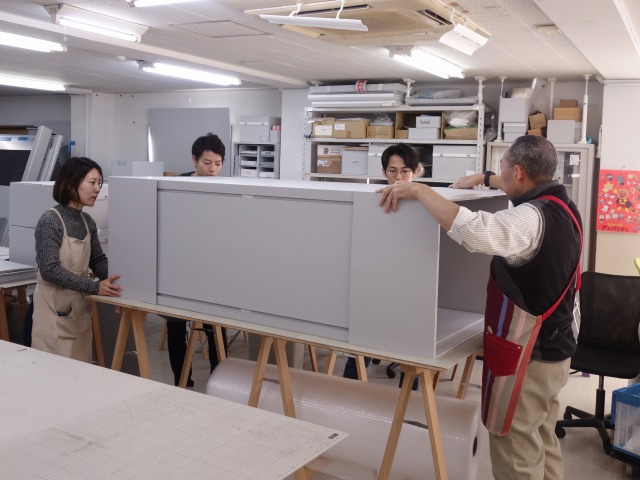

2020年2月14日(金)巨大な木製オープンラックに嵌め込む中性紙製大型コンテナボックスを作る

美術館のお客様より、収蔵庫の木製オープンラックの内側をアーカイバルボードで覆う囲いを製作して欲しいと依頼を受けた。



ラックの内寸法は幅80cm×高さ60cm×奥行き85cmあり、これを2台連結させ奥行きを170cmにして使用している。お客様からは「このラックの内側を覆い、収納物の出し入れを棚の手前と奥の両側からできるように。また、扉を外した状態でも設置した囲いの天井がたわむ事が無いような工夫を」というご要望をいただいた。

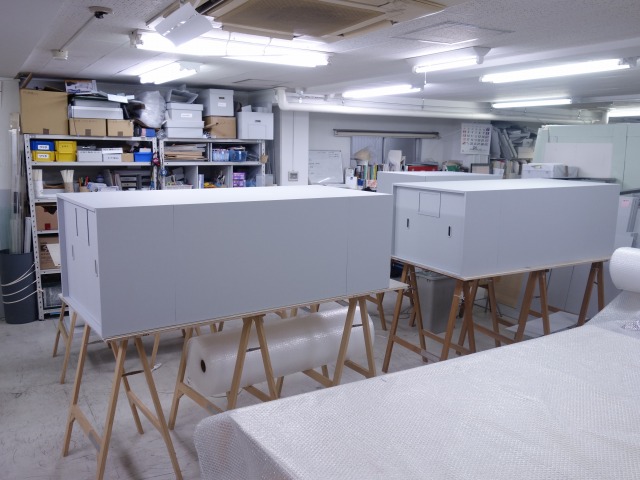

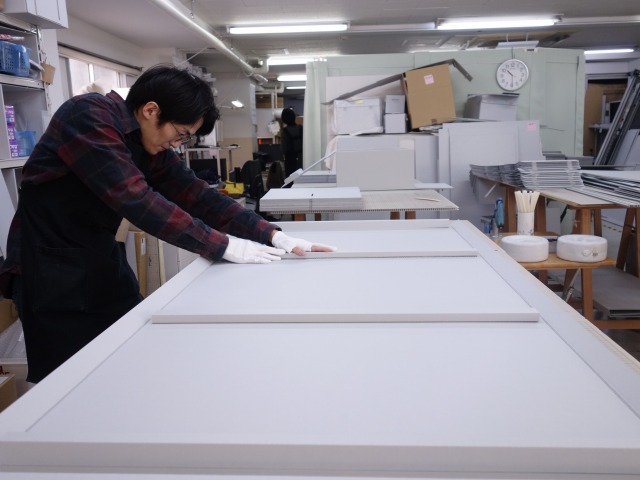

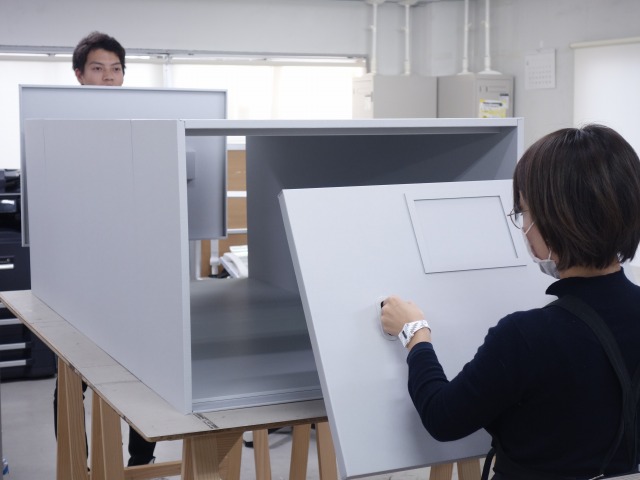

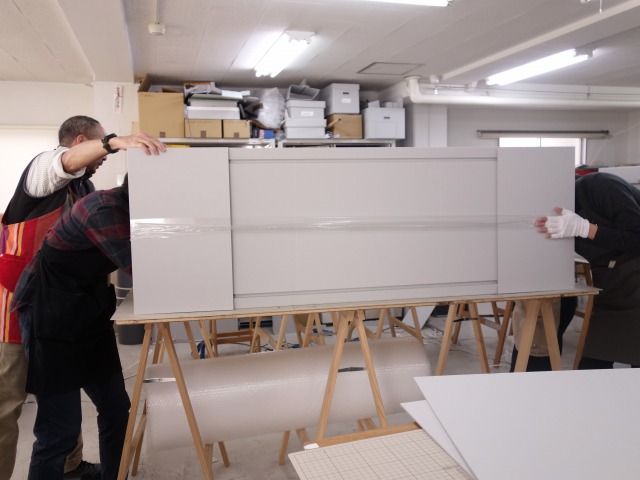

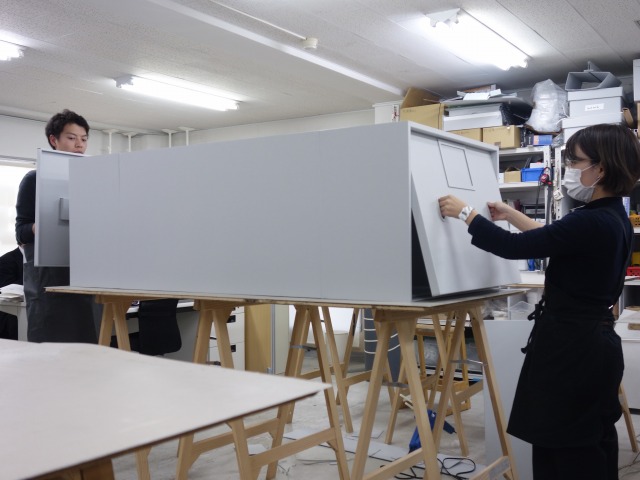

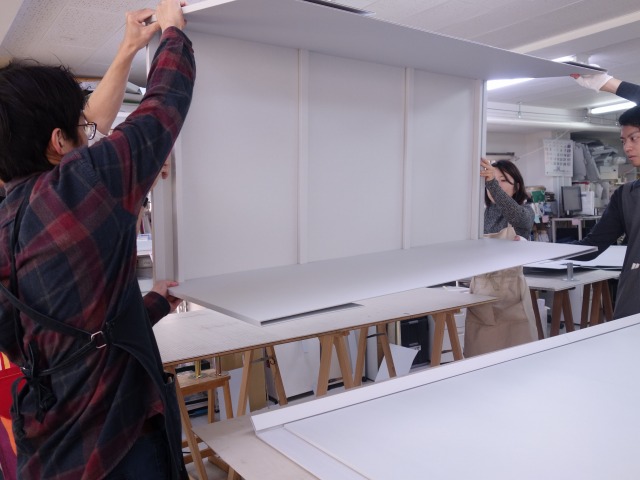

ラックに収納される資料は主に工芸品や美術品で、重量があり且つ慎重な取り扱いが必要な物も含まれている。そのため、囲いは簡便な物ではなく、ラックにそのまま嵌め込む堅牢な造りのコンテナボックスを作り、扉にはフラットなデザインで取り外しが楽にできる倹飩式の蓋を設計した。

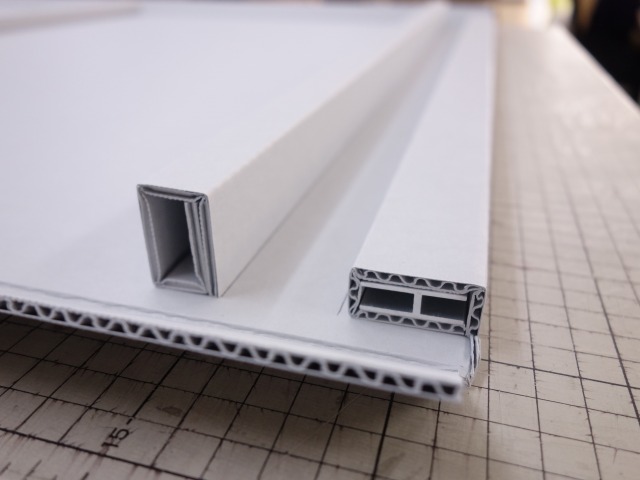

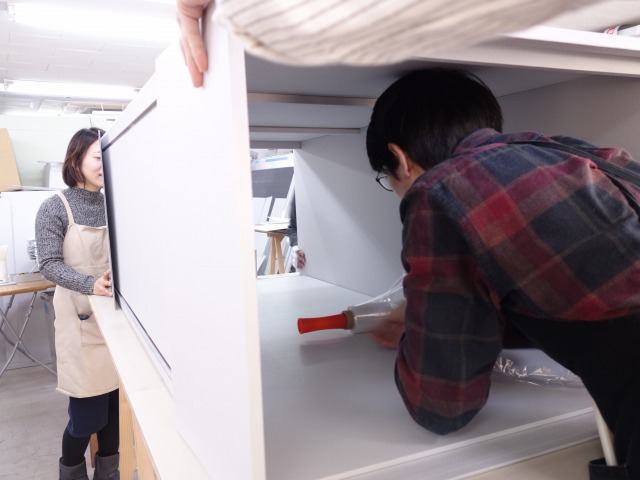

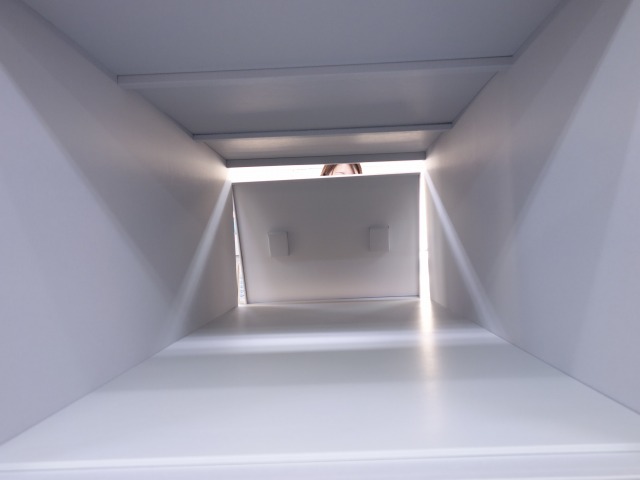

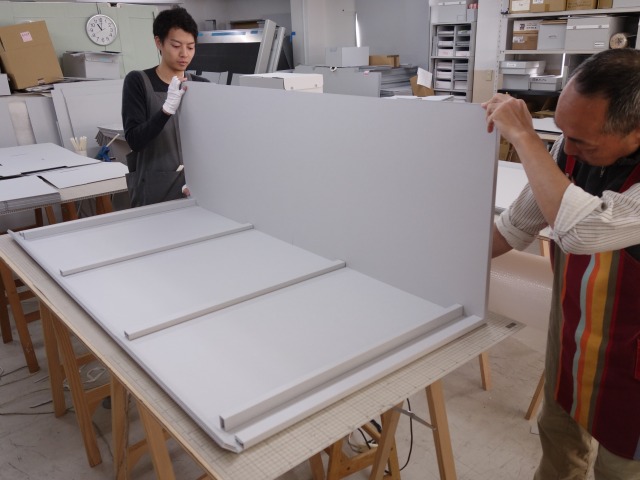

コンテナボックスの上枠と箱内の天井にはH型のアルミを補強材として組み込み、蓋のはめ込み部や箱内の天井がたわまないようにした。また、本体側面はアーカイバルボードを4重に積層する補強を加え、扉を外した状態でも本体が歪まない構造となっている。床面にはつぶれや摩擦に強く平滑性の高い0.9mm厚のAFハードボードを貼り込み、重量物の出し入れでもスムーズに引き出せるように加工した。



コンテナボックスに機能性を高めるオプションパーツを組み合わせることで、既存の木製オープンラックの収納性を損なわずに、資料保存に適した保管空間が形成された。



【関連情報】

スタッフのチカラ 2012年07月20日
 東京大学地震研究所図書館様におけるトレー付き倹飩式棚はめ込み箱の導入事例

今日の工房 2018年3月21日(水)
 神奈川県立歴史博物館様所蔵の屏風を収納するコンテナ・ ボックス

2020年2月5日(水)保存製本の手法を取り入れた一事例

お客様より製本のご依頼をいただきました。

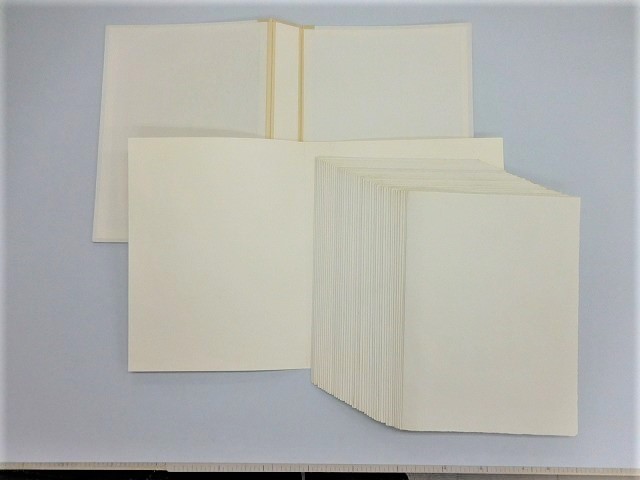

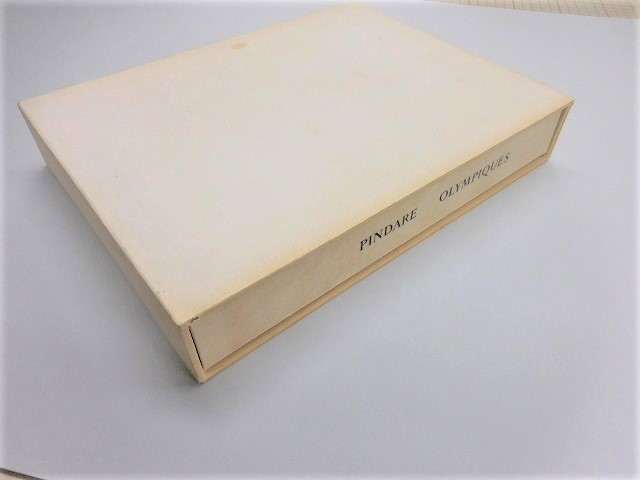

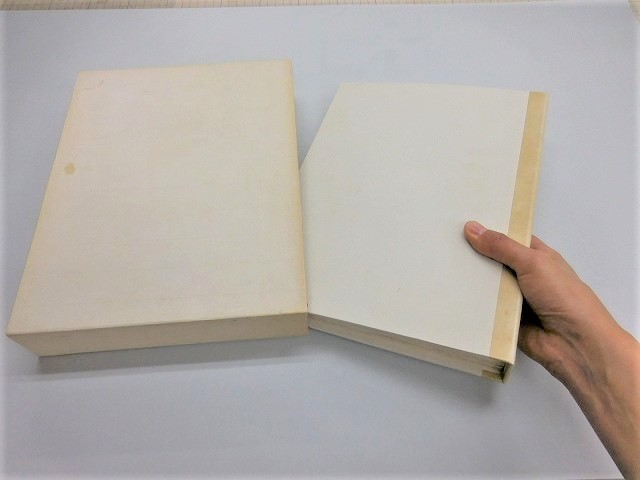

お預かりした資料は、本紙は綴じられておらず、一葉一括(一枚一折り)の本紙束が表紙に模したコの字型カバーに挟まれ、スリップケースに収納されていました。これを、元のコの字型カバーを表紙として活かし、本体を綴じて製本してほしいとのご依頼でしたが、本の形態に仕立てるには2つの問題がありました。



①本体の背幅とコの字型カバーの背幅が合っていない。約8㎜程度本体の背幅が薄い。

②表紙となるコの字型カバーは、本の表紙を想定して作られていないため、本体と表紙を接合した際に、ヒンジ部に過度の負荷がかかり損傷の原因になってしまう。



上記2点を解決するため、保存製本(コンサベーション・バインディング)の手法を取り入れ製本しました。

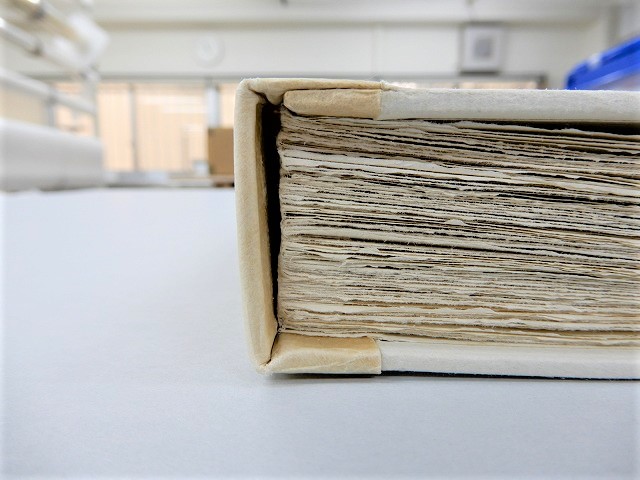

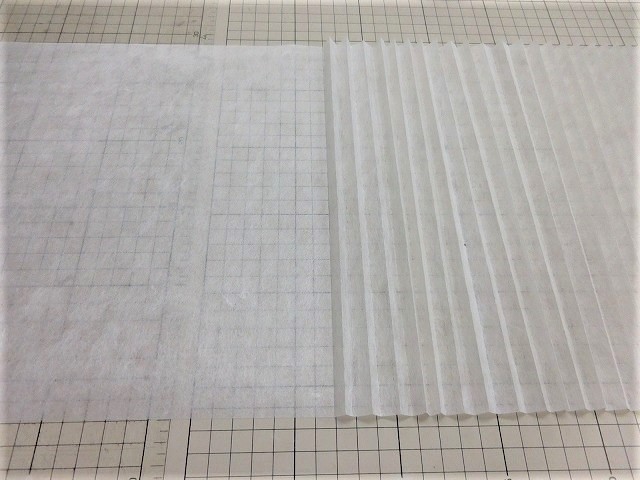

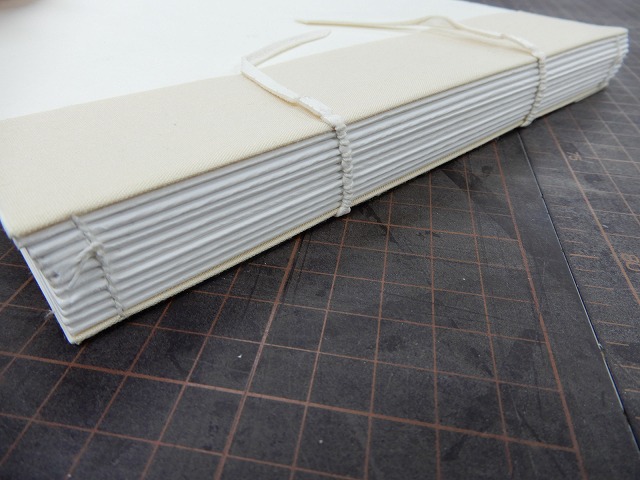

まず、①の問題を解決するために、“concertina guard”とよばれる本来は本体の括の背を保護するために用いる方法を取り入れました。蛇腹状に折り畳んだ和紙の間に括を挟み入れて、本体の背の厚みを増し、さらに綴じていく糸でも厚みが増すことで、カバーと本体の厚みの差を調整しました。

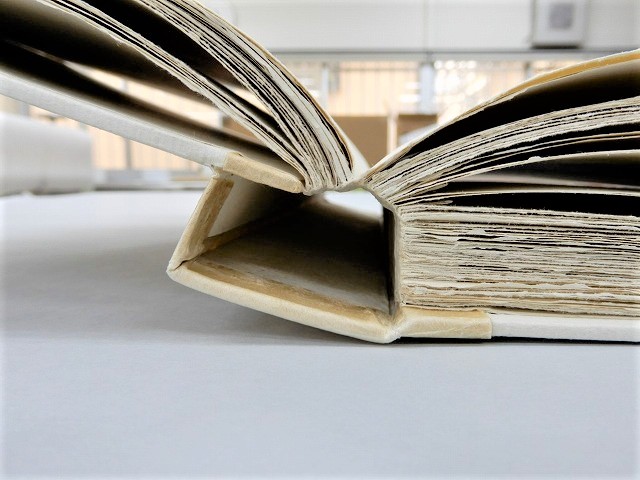

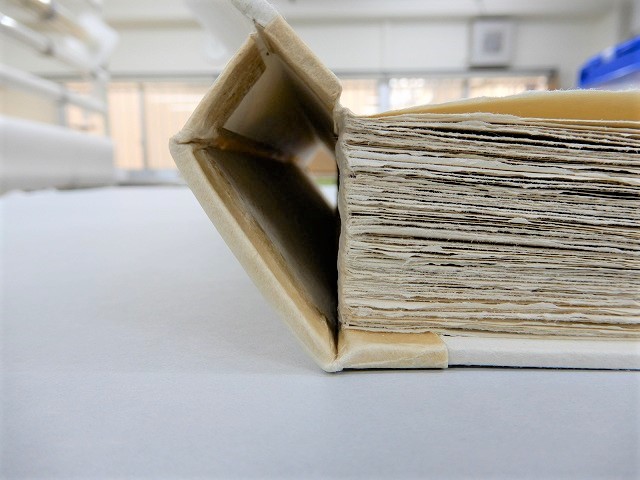

次に、②のヒンジ部の負荷を分散させるために、“hinged hollow”と呼ばれるヒンジ部が2段階構造になる方法を取り入れました。この製本方法は1980年代にフィンランドの製本業者が開発した“OTABIND”という方法から発展し、現在は保存製本の一つとして応用されています。今回は、本体の見開きを考慮して表紙側のみ、この方法を取り入れました。

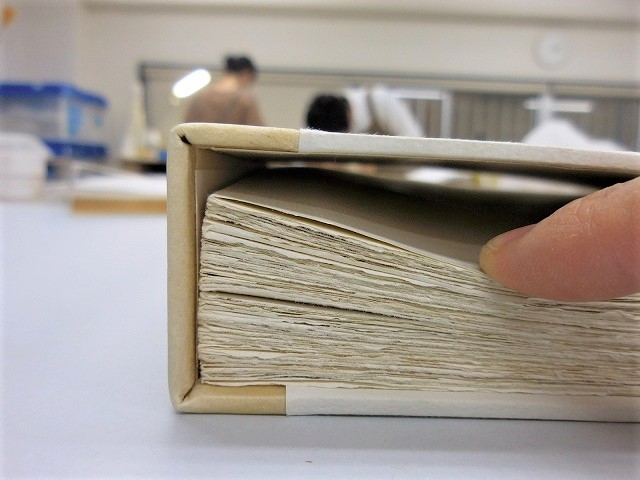

元の角背の構造を活かしつつ、本の開閉時にかかるヒンジ部の負担を軽減することができ、元のスリップケースにも納まるよう仕上がりました。



【関連リンク】
OTABAINDについて
“hinged hollow”を利用した修理事例
